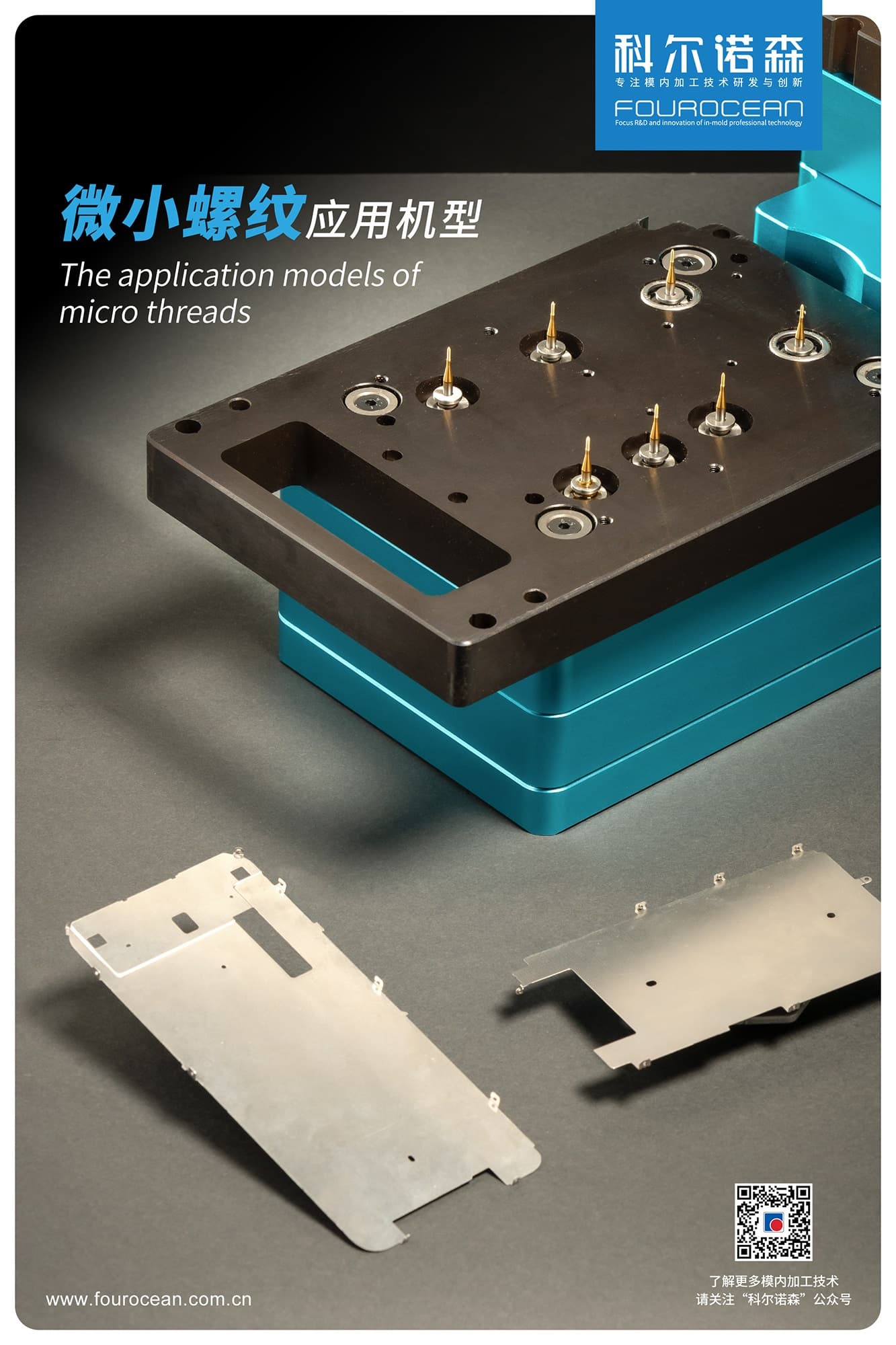

安裝效果圖
選用配置
· 絲錐檢測裝置；
· 多功能模具安全檢測裝置；
· 下死點模具檢測裝置；
· 產品定位系統；
· 螺紋檢測系統；
· 絲錐冷卻系統。
技術參數
| 機型代號 | 1Z | 1ZF | 2Z | 3Z | 4Z | 5Z | 6Z | 7Z | 8Z | ... | 24Z |
| 沖床行程 | 20-500mm | ||||||||||
| 孔中心距 | — | 以安裝方案圖紙確認孔中心距為準 | |||||||||
| 攻牙尺寸 | 公制M0.6-M12 或對應UNC/UNF/BSW 等英美制螺紋 | ||||||||||
| 攻牙孔數 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ... | 24 | |
| 安裝方式 | 整機快速推入式或分體式定位安裝 | ||||||||||
| 備 注 | 標準品 | 訂制品 | |||||||||

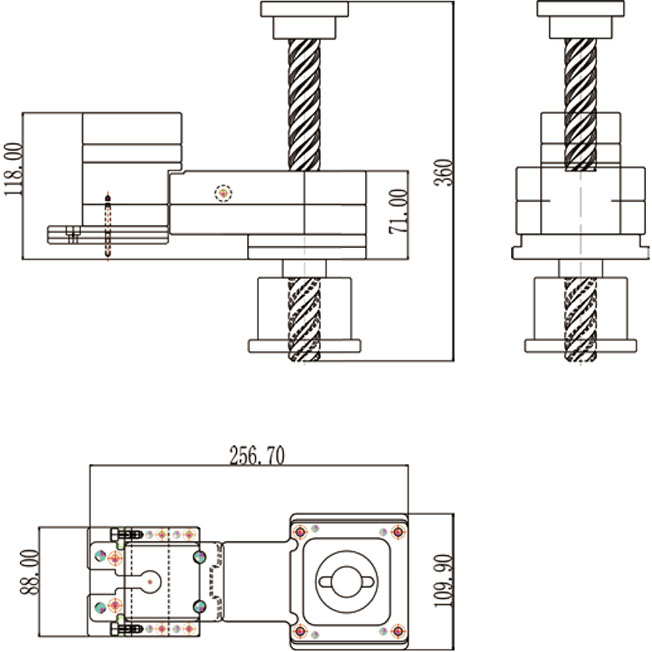

外形尺寸
訂購方式
DZX-1Z/F-T
DZX-2Z-T-W
T：代表沖床行程
F：代表跨度為定制
W：代表孔中心距
